拆解昇腾 950 NPU 硬件架构：从 2.5D 物理布局到灵衢（UB）全栈互联（总览）

1. 物理封装与芯片微架构：Chiplet 对称布局

昇腾 950 采用 多 Die Chiplet 合封架构，包含 2 个 AI Die、2 个 IO Die 及高速内存模块，通过 D2D Clink 和 Memory Interface 组成统一内存访问（UMA）的整体。

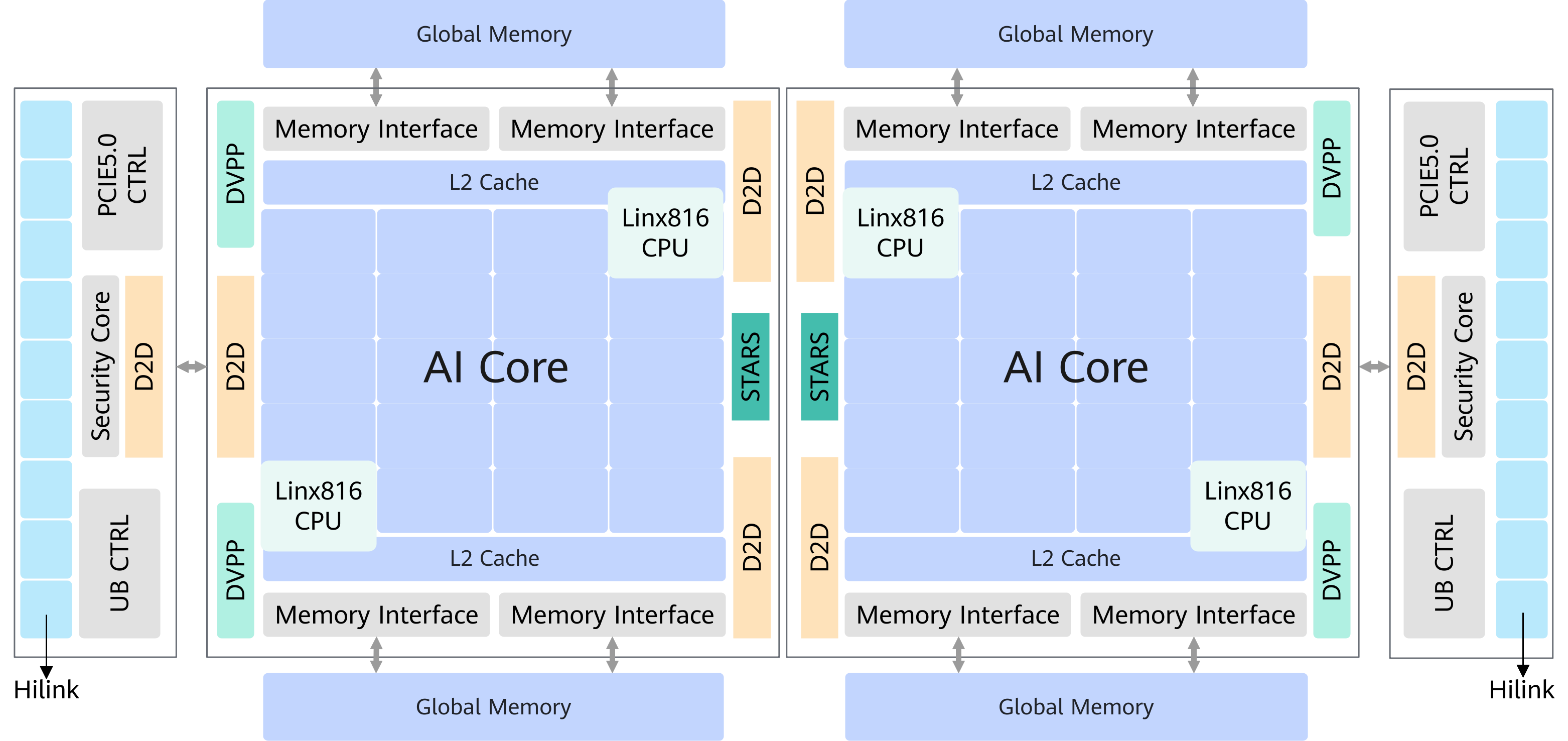

图 3-1 昇腾 950 芯片架构示意图（来源：《昇腾 950 NPU 架构白皮书》）

• 横向晶粒排布（左至右）：

  • 左侧 IO Die：集成 9 个 X4 Port HiLink（36 Lane）、UB 控制器、PCIe 5.0 控制器及安全核心。
  • AI Die 0（主计算晶粒）：集成完整的 AI Core 阵列、Linx816 AI CPU、L2 Cache 及硬件一致性目录（Directory）。
  • AI Die 1（主计算晶粒）：结构与 AI Die 0 镜像对称。
  • 右侧 IO Die：集成另外 9 个 X4 Port HiLink（36 Lane），与左侧 IO Die 镜像互补。

• 上下包夹的 Global Memory（GM）：

  • 芯片顶部与底部各画出 4 个 Memory Interface（MI），整芯片合计 8 个；每个 AI Die 上下各 2 个。
  • 950PR 合封 8 个高速内存模块，950DT 合封 4 个。

• 片内互联（D2D）与片上走线逻辑：

  • 跨 AI Die（Die 0 $\leftrightarrow$ Die 1）：通过 D2D Clink 互联，支持跨 Die 访问与硬件维护的 L2 Cache 一致性。每个 AI Die 都画有 STARS 模块；HSCB 是 STARS 与计算资源交互的专用高速控制总线。D2D 方框表示晶粒间接口。
  • 跨 IO Die 穿行机制：跨侧路径可按 IO Die 0 → D2D → AI Die 0 的片上互联 → D2D → AI Die 1 的片上互联 → D2D → IO Die 1 理解。On-Chip Switch 支持同一 IO Die 内 9 个端口之间的转发。

---

2. 存储层次与微观调度：SRAM vs DRAM 及 STARS 流水线

完整架构包含 36 个 AI 子系统，每个由 1 个 Cube Core + 2 个 Vector Core 组成；另有 4 个 AI CPU Cluster（每个 2 个双线程 Linx816 CPU、4 MB L3）和 4 个 DVPP 子系统。950PR/950DT 的具体 SKU 存在资源裁剪。

2.1 存储介质、层级与可见范围

Unified Buffer（UB） 是核内局部存储；Unified Bus（UB，灵衢） 是互联体系。

• SRAM：典型单元采用 6T 结构，无需周期性刷新，延迟低但单位容量面积较大。核内 L1/L0 Buffer、Unified Buffer 和片上 Cache 等属于这一类存储。
• DRAM：典型单元采用 1T1C 结构，需要刷新，适合大容量存储。Device GM 与 Host DDR 属于这一层。
• L2 Cache：完整规格为 128 MB，跨两个 AI Die 统一访问，硬件维护两 Die 的缓存一致性，但保留局部亲和性。图中上下分布的 4 个 L2 区域组成统一地址空间，内部采用多 Bank 结构，512 B Cache Line，支持 128 B Sector。

Unified Buffer/L1/L0 属于核内局部存储。跨 Die 交换中间结果时，通过全局地址交接，再由消费方加载到自己的局部存储。Cube L1 与 Vector Unified Buffer 的直接 CV 通道则属于 AI 子系统内部的数据复用能力。

AI Core 的局部 Buffer ↔ 搬运单元 ↔ L2 / 片上互联 ↔ MI ↔ GM
                                              ↕ D2D
                                    对端 Die 的全局存储访问路径

生产者与消费者通过任务依赖协调数据就绪和缓冲复用。访存优化包括 Die 亲和性、L2 hint 和 SDMA 的 CMO（预取、写回、无效化、冲刷）。

2.2 任务流（Stream）、Task 与 Kernel 的分工

STARS 2.0 是全芯片的任务与资源调度中心，支持 Host 向 Device 下沉 2048 条任务流。它根据任务流配置预取、调度任务并上报结果，由软硬件协同完成。

任务流涉及三个对象：

• Stream：任务的有序提交与执行上下文；支持最多 2048 条任务流。
• Task 描述符：描述任务类型、执行入口、参数和资源配置等控制信息。
• Kernel 代码与参数：由软件装载和管理，目标计算核在派发后执行。

Host / CANN：准备代码、参数和任务，提交任务流
          ↓
STARS：按配置预取 → 检查依赖 → 选择资源 → 派发
          ↓ HSCB（面向 AIC/AIV 的专用控制通路）
目标引擎：执行计算或搬运 → 上报完成状态
          ↓
STARS / 运行时：推进任务流，满足后续任务的依赖

STARS 可调度 AIC、AIV、AI CPU、DVPP、SDMA、UB 和 CCU 等资源；公开并发规格包括 64 个 UB Jetty、32 个 CCU 任务、32 个 SDMA 通道。

2.3 同步分层：STARS 事件与 BufferID

层级	机制	负责什么
多任务流、异构引擎之间	STARS 同步标志位	前序任务通知、后序任务等待，串接计算与通信的数据依赖
AI Core 内部流水线	BufferID：get_buf() / rel_buf()	表达流水线对内部存储的占用与释放，类似加锁/解锁
跨卡通信	URMA 完成记录与通知等	判断搬运完成及对端数据就绪，再衔接后续任务

STARS 支持最多 128K 个单比特或 4096 个 32 比特同步标志位。BufferID 负责核内流水线同步。

STARS 还支持最多 8 个 Group，可按 Die 划分计算资源做亲和性调度，以利用本地 L2。

---

3. 物理接口、SerDes 端口复用与双向带宽

整芯片左右两侧 IO Die 共提供 72 Lane HiLink SerDes，划分为 18 个 X4 Port，总物理双向带宽为 2.016 TB/s（标称约 2.0 TB/s）。

整芯片共享 SerDes 资源：18 个 X4 Port（72 Lane）
   ├─ PCIe 5.0 x16：启用时占用 4 个 X4 Port
   ├─ UBoE 2 × 400G：启用时占用 2 个 X4 Port
   └─ 原生 UB：使用其余端口，数量随配置变化

同时启用 PCIe 与 UBoE：18 − 4 − 2 = 12 个原生 UB Port

3.1 端口物理复用机制

• UBoE 复用（2 个 X4 Port）：整芯片共用 2 个 X4 Port，静态复用为 400Gbps Ethernet Link，双向提供 200 GB/s（$2 \times 400 / 8 \times 2$）接入通用以太网交换机。
• PCIe 5.0 x16 复用（4 个 X4 Port）：PCIe x16 消耗 4 个 X4 Port 的底层物理 SerDes 资源，双向提供 128 GB/s（单向 64 GB/s）。

3.2 端口速率的计算标准（448G vs 400G）

• 原生 HiLink / UB 协议（448 Gbps/口）：跑灵衢私有协议时，单 Lane 运行最高 112 Gbps 物理线速率，单 X4 Port 双向物理带宽折合约 112 GB/s（$4 \times 112 / 8 \times 2$）。整芯片 18 个口双向聚合即为 2.016 TB/s（约 2 TB/s）。
• UBoE 模式（400 Gbps/口）：400GbE 是以太网标称速率，单口双向折合 100 GB/s，两口为 200 GB/s。

---

4. 传输协议栈辨析：UB Memory、URMA 与 PCIe

协议形态	访问原语与语义	软件/硬件行为	典型适用物理拓扑	典型应用场景
UB Memory	Load、Store、Atomic（AtomicLoad / AtomicStore / Swap / CAS）	同步访存语义；Core 发出操作，Memory Decoder 解析目标，对端 UMMU 完成地址翻译与权限校验。	超节点内部（机框内直连或经 UB Switch 互通）；超大共享 CPU 内存池。	• 推理超长上下文离散 KV Cache 读取；• 推荐系统海量稀疏 Embedding 表检索；• 全局原子锁与分布式任务同步。
URMA (UB Remote Memory Access)	Write、Read、Send、带通知操作、FetchAdd / CAS	异步非阻塞/大块搬运；对标传统 RDMA。经 Jetty 提交请求并写 Doorbell，由 URMA 硬件执行，通过完成记录或配置的通知衔接后续工作。	• 超节点内部（HiLink 原生链路，CTP/RTP 模式）；• 跨超节点/数据中心（经 UBoE 封装跑在以太网交换机上）。	• 训练大张量梯度/激活值复制； • MoE 专家路由（All-to-All）；• CCU 集合通信加速引擎的底层载体（AllReduce/AllGather 等）。
PCIe 5.0	标准 TLP 事务层（PCIe DMA / BAR MMIO）	标准外设总线协议；独立协议栈，不是原生 UB Memory / URMA 数据通路；Host 仍可经 PCIe 配置设备和提交通信任务。	主要连接 Host 与 Device；P2P 能否使用取决于平台拓扑和软件支持。	• Host 到 Device 的模型参数初次加载（H2D/D2H）；• 传统 CPU 主机驱动控制指令下发。

4.1 访问语义、承载与加速引擎

UB Memory 与 URMA 是访问语义，HiLink 是高速互联底座，UBoE 是 UB 的以太网承载方式，PCIe 是另一套总线协议，CCU 则是集合通信卸载引擎。

细粒度共享访存 ── UB Memory ─────────── 原生 UB 链路 / UB Switch
异步搬运与消息 ── URMA ─────────────── 原生 UB 或 UBoE / 以太网
集合通信任务   ── CCU ─┬─ URMA 搬运 ── 上述通信路径
                      └─ Reduce Unit 规约计算
主机交互       ── PCIe DMA / MMIO ──── Host 与 Device

URMA 提供类似 RDMA 的异步远程内存访问能力，以 Jetty 为通信入口。

超节点内部同时支持 UB Memory 和 URMA。URMA 可通过 UBoE 接入以太网，由交换机转发至对端 NPU 等兼容通信端点。

4.2 URMA：提交、执行、完成与数据落点

1. 准备与提交：软件建立通信资源，配置可访问内存与权限；AI Core、AI CPU 或 STARS 通过 Jetty 队列入口提交请求，并通过 Doorbell 通知硬件。
2. 异步执行：请求描述源/目的地址、长度及操作等信息，硬件负责搬运。提交后可重叠执行无依赖的计算，搬运完成后释放相关缓冲区。
3. 完成与通知：SQE 是请求描述符，CQE 是完成记录。本端通过完成记录获取执行状态，对端通过 ImmediateData 或 Notify 等机制接收通知，并衔接后续任务。
4. 消费数据：典型跨卡数据落在 GM，再由消费核搬到自己的局部 Buffer；CCU 路径还支持远端节点与本端 DRAM 或 MemorySlice 之间的搬运。

URMA 的 RTP 模式支持端到端可靠重传及多路径，提供 4 Port 带宽能力；CTP 提供简易传输服务，不支持端到端可靠重传，提供 9 Port 带宽能力并支持多路径。

4.3 CCU：基于 URMA 的集合通信卸载

CCU 接收系统调度器下发的集合通信任务，执行软件预置的通信算法程序。CCUM 管理 Mission 任务，CCUA 提供 MemorySlice 存储和 Reduce Unit 计算：搬运时调用 URMA，规约时调用计算单元，完成后通过 Mission 接口上报状态。

典型算法包括 Broadcast、ReduceScatter、AllGather、AllReduce、All2All 和 All2Allv。CCU 通过卸载降低 AI Core 的通信处理负担。

---

5. 全层级通信范围与双向带宽全景汇编

5.1 组网架构选型与端口分配

• 纯灵衢超节点模式（一种端口配置）：卡上关闭 UBoE，18 个 X4 Port 中 4 个留给 PCIe 连主机，其余 14 个 Port 全跑原生灵衢协议（按每口 400 Gbps 单向计，双向合计 1.4 TB/s） 连入外部 UB Switch，出以太网由交换机侧做物理协议转换。
• Host-Free 配合原生 UB 组网：Linx816 AI CPU 独立承载 OS，PCIe 与 UBoE 全关，整卡 全部 18 个 X4 端口（双向 2.016 TB/s）完全释放给原生 UB。
• 无 UB Switch 的直连以太模式：启用 2 个 UBoE 端口（双向 200 GB/s） 直连以太交换机；若同时启用 PCIe x16，剩余 12 个端口用于原生 UB 互联。

Host-Free 模式由内置 AI CPU 承担控制任务，也可通过 UBoE 直接连接以太网。关闭 PCIe、保留两口 UBoE 时，原生 UB 剩余 16 口。

5.2 全层级通信与带宽总表

链路带宽统一采用双向聚合、十进制 GB/s 或 TB/s。GM 带宽按内存带宽标注：950PR 为 1.6 TB/s，950DT 为 4.0 TB/s。

单向 Gbps 转双向 GB/s 的公式为：单向速率 ÷ 8 × 2。因此 400 Gbps 单向对应 100 GB/s 双向，14 口对应 1.4 TB/s；若按每口 448 Gbps 原始线速，则 14 口为 1.568 TB/s。

通信层级与范围	物理介质 / 控制部件	核心承载协议	带宽与口径
单核内部数据流转	Cube L1 $\leftrightarrow$ Vector UB 直连通道	核内专用总线（BufferID 控制）	白皮书未给出统一带宽数值
计算与控制核协同	AI Core (L2) $\leftrightarrow$ AI CPU (L3)	片上 NoC + 硬件目录（Directory 一致性）	白皮书未给出统一带宽数值
片内 GM 访存（950PR）	8 个 Memory Interface (MI)	挂接 L2 Cache 统一编址体系	最高 1.6 TB/s，内存带宽
片内 GM 访存（950DT）	8 个 Memory Interface (MI)	挂接 L2 Cache 统一编址体系	最高 4.0 TB/s，内存带宽
卡内跨 Die 互通	D2D Clink	128MB 全局 L2 Cache 一致性	白皮书未公开 D2D 带宽
单 IO Die 内部转发	IO Die 内部局部 NoC 路由器	UB On-Chip Switch	单侧 9 个 X4 Port 之间转发；未单列交换带宽
单芯片全部 UB 端口的理论峰值	18 个 X4 Port HiLink (72-Lane)	原生灵衢 2.0（UB Memory + URMA）	2.016 TB/s（约 2.0 TB/s）双向
超节点跨框（单口）	单个 X4 Port（受限于出框光模块）	原生灵衢 2.0	100 GB/s 双向（按 400 Gbps 单向端口计算，具体受光模块约束）
超节点跨框（单卡出框总计）	14 个 X4 Port（扣除 PCIe 的超节点配置）	原生灵衢 2.0	1.4 TB/s 双向（按 14 × 400 Gbps 单向计算）
跨超节点大规模扩展	外部光纤 $\rightarrow$ 标准以太交换机 (UBoE)	URMA over Ethernet	200 GB/s 双向（$2 \times 400 / 8 \times 2$）
卡与 Host CPU DDR	PCIe 5.0 x16 插槽（占用 4 个 X4 Port）	PCIe 5.0 标准体系（DMA / MMIO BAR）	128 GB/s 双向（单向 64 GB/s）

容量与规模另看：950PR 最高 128 GB GM，950DT 最高 144 GB GM；完整架构 L2 为 128 MB，具体 SKU 可有裁剪。白皮书给出的 UB 超节点上限为 8192 卡，整体集群支持超过 128K 卡；支持最高 128 TB 的 Host–Device / Device–Device 内存共享访问。

基于 UB 还可挂接 CPU 内存池和存储资源池（白皮书 §4.7.2–4.7.3），利用远端资源缓解单卡容量限制。

参考资料：

• 《昇腾 950 NPU 架构白皮书》：图 3-1 与表 3-1（架构与规格）；§4.1.4–4.1.6（CV、NDDMA、BufferID）；§4.3–4.4（存储与调度）；§4.6–4.7（互联与组网）。
