昇腾 950 的架构变化可以按三条主线看：核内执行模型、跨子系统缓存边界、任务调度层级。第一条决定向量算子能跑多快，第二条决定 AI Core 与 AI CPU 如何共享数据，第三条决定任务如何从 Host 进入 NPU 并被各硬件单元消化。

本文按这三条主线梳理《昇腾 950 NPU 架构白皮书》中的关键信息，并从 AI 编译器视角解释这些设计对算子优化的影响。

1. 第三代 Vector Core 的性能来源

白皮书对第三代 Vector Core 的结论是：FP16 与 FP32 单核算力较上一版本提升 100%。这个提升是由寄存器堆、双发射、乱序执行和混合编程模式共同完成的。

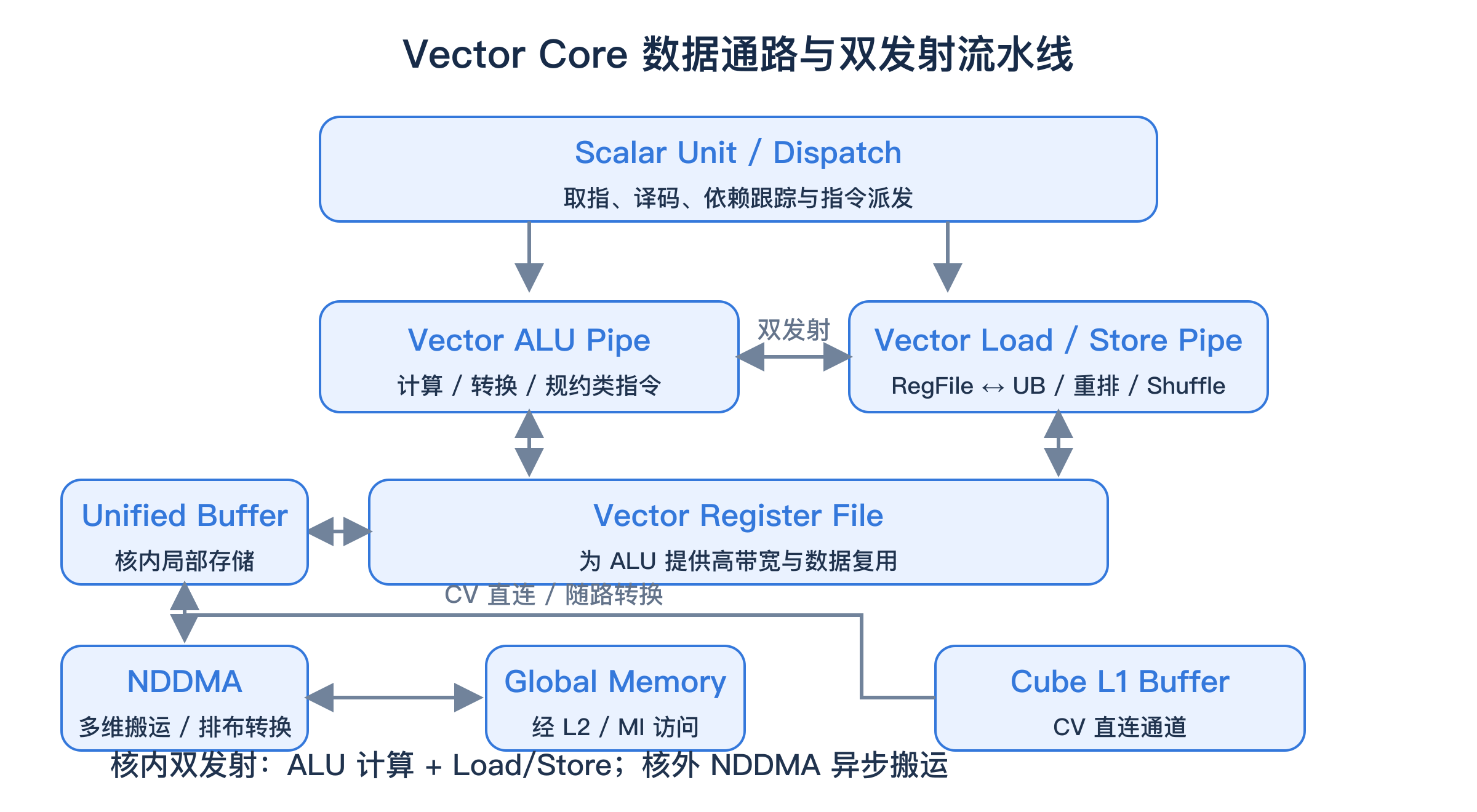

Vector Core 数据通路与双发射流水线

1.1 Register-Based 执行层级

传统向量机器常见的一种组织方式，是让向量 ALU 直接面向较大的局部存储，例如 Unified Buffer（UB）。这种方式的优点是存储容量大、编程模型直观；代价是 ALU 的操作数供给容易被局部存储端口、地址生成和数据复用方式限制。

昇腾 950 在 Unified Buffer 与 Vector ALU 之间引入 Vector Register File，把寄存器堆作为执行过程的临时存储。白皮书将其价值总结为两点：

  • 更高带宽支持：ALU 的读操作数和写回不再直接压在 UB 访问路径上；
  • 更高数据复用能力：循环中的中间向量、累加状态和转换结果可以留在寄存器堆中。

这使 Vector Core 从“面向 UB 的向量执行”转向“面向寄存器堆的向量执行”。对算子作者来说，寄存器压力和 load/store 调度会变得更重要。

1.2 双发射与异步搬运的边界

白皮书 §4.1.3 提到，SIMD 借助**双发 ALU 指令与乱序执行（Out-of-Order Execution）**提升每周期吞吐。这里需要区分核内双发射与核外异步搬运：

  • 核内双发射：向量执行流水线内，ALU 计算与 Load/Store 类访存/重排流水线可以并发推进。典型形态是同一周期发出一条向量计算指令，同时发出一条向量 load/store 或数据重排指令；
  • 核外异步搬运：NDDMA 或通常所说的 MTE 类搬运引擎是独立异步引擎，负责 Global Memory、UB、L1 等存储层级之间的大块搬运，并不占用 Vector ALU 的算术发射槽位。

因此，950 Vector Core 的流水线可以概括为：

Scalar Unit / Dispatch
        │
        ├── Vector ALU pipe        # 计算、转换、规约类指令
        └── Vector Load/Store pipe # RegFile ↔ UB、重排、Shuffle

同时：NDDMA / MTE 在后台异步搬运大块张量

这解释了为什么 Register-Based 与双发射必须一起看：寄存器堆提供了近端操作数池，双发射让“准备下一批数据”和“计算上一批数据”可以重叠，NDDMA 再把更远端的搬运异步化。

1.3 面向 Softmax、GELU 等关键函数的微架构优化

FlashAttention 一类算子的难点，常常不是矩阵乘本身，而是矩阵乘之后的 Softmax、缩放、mask、exp、归一化和数据重排。如果 Vector 侧不够快，Cube Core 的矩阵算力就会被非矩阵部分拖住。

白皮书明确提到，950 针对 Softmax、GELU 等关键函数优化微架构，提高张量 ALU 利用率，减少数据依赖导致的流水线气泡，并在提升频率与算力的同时保持低指令延迟。配合 CV 融合通道，FlashAttention 单核性能较上一代提升 1.5 到 2 倍。

1.4 SIMD/SIMT 的分工

昇腾 950 采用“新同构 SIMD/SIMT 混合编程”。它不是把所有算子都切成 SIMT 线程，也不是让 SIMD 和 SIMT 随机切换，而是把基本函数块定义为 Vector Function（VF），每个 VF 可以选择以 SIMD 或 SIMT 方式实现，并支持快速切换。

选择原则很清晰：

算子特征更合适的执行模式原因
规则访存、element-wise、稠密向量计算SIMD双发 ALU 与乱序执行能最大化每周期吞吐
Gather/Scatter、Hash Insert、复杂分支SIMT线程级执行降低不规则控制流和离散访存的编程复杂度
混合形态算子VF 分块选择每一段按特征映射，兼顾性能与可编程性

这对编译器的含义是：不能只把 NPU 当成“宽 SIMD GPU”或“纯 SIMT GPU”。调度器和 lowering 需要识别算子片段的访存规则性与控制流复杂度，再决定 VF 的执行模式。

2. CV 融合与 NDDMA 的数据通路

昇腾 950 的 AI 子系统完整规格是 1 个 Cube Core + 2 个 Vector Core。Cube 负责 GEMM，Vector 负责 Softmax、激活、量化、数据重排等非矩阵部分。二者之间如果每次都要经过 L2 或 Global Memory，融合算子的收益会被搬运吃掉。

950 通过两条机制解决这个问题。

2.1 Cube L1 与 Vector UB 直连

白皮书 §4.1.4 指出，Cube Core 的 L1 Buffer 与 Vector Core 的 Unified Buffer 之间存在直接 CV 数据传递通道，并在传输过程中支持随路数值精度与数据排布转换。这样，Cube 输出不需要先绕到 L2，再由 Vector 从 L2 拉回。

对 FlashAttention 这类 Cube-Vector 交替执行的算子，CV 通道减少了 L2 层的数据交换，也降低了 Vector Core 等待输入的概率。

2.2 NDDMA 的多维排布转换

NDDMA 指令把 Global Memory 中的数据做最多 5 个维度的重排后写入 Vector UB，并同时完成搬运、转置、切片、对齐和排布转换。它硬化了地址生成逻辑，并通过内置缓存把小粒度读合并为 128 字节访问。

这类能力对编译器尤其重要：layout 变换不必完全展开成标量循环，可以映射为 NDDMA 描述符；AI Core 内部的数据搬运也可以与计算流水重叠。

3. AI Core 与 AI CPU 的缓存边界

白皮书 §4.2 的关键描述是：所有 AI CPU 和 AI Core 共享统一的片上内存；AI CPU 有独立的 CPU L1/L2/L3 Cache 系统，并通过硬件支持的全局缓存一致性设计与 AI Core + L2 Cache 子系统交换数据。

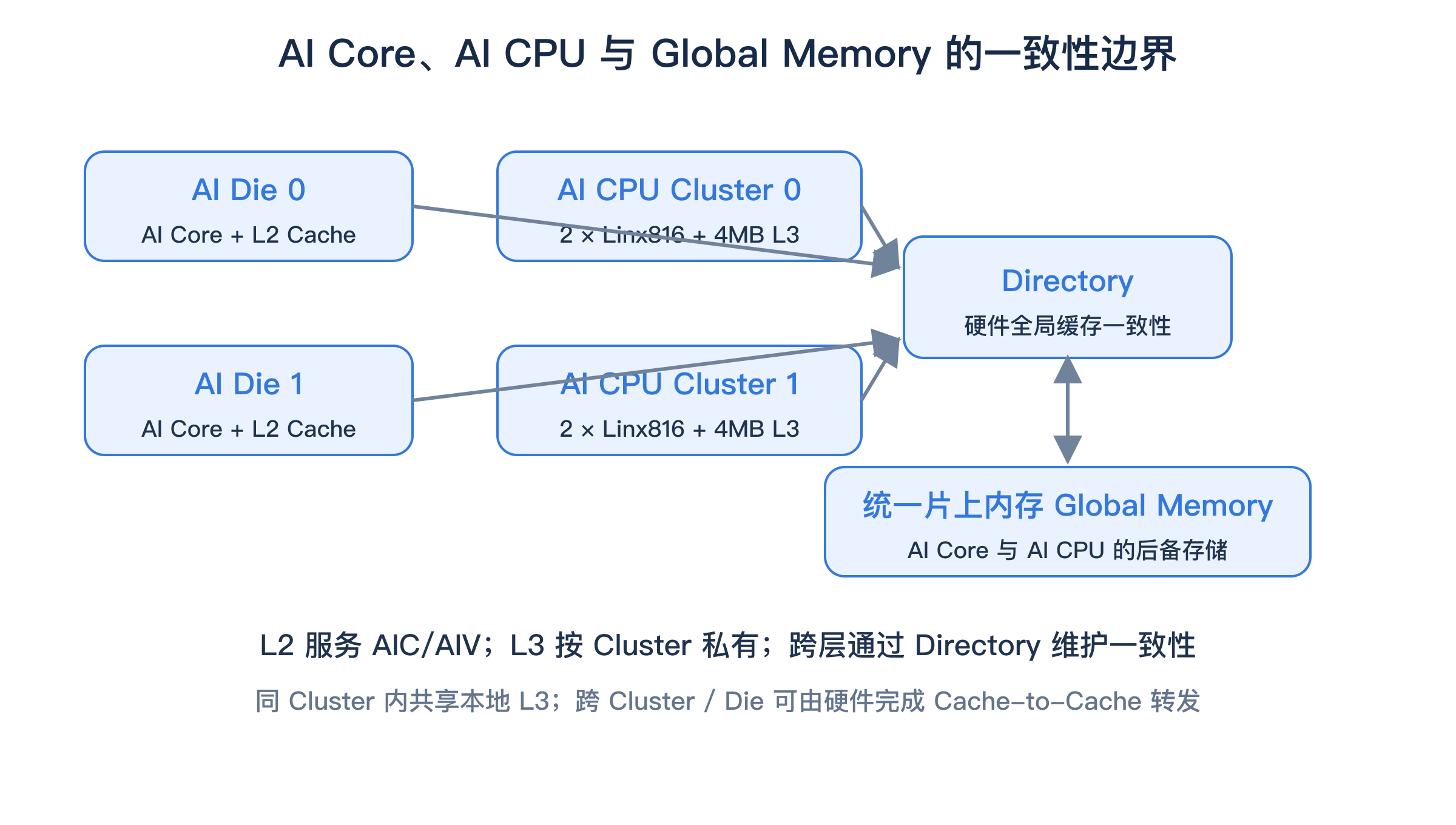

AI Core、AI CPU 与 Global Memory 的一致性边界

3.1 各级缓存的归属

层级服务对象归属与容量
L2 CacheAIC / AIV最高 128MB，服务 AI Core；2 Die UMA，硬件维护跨 Die L2 一致性
CPU L1/L2每个 Linx816 CPU CoreL1 64KB/Core，L2 1MB/Core
L3 CacheAI CPU Cluster4MB per Cluster，Cluster 内共享，非全芯片统一池
Global MemoryAI Core 与 AI CPU950PR 最高 128GB / 1.6TB/s；950DT 最高 144GB / 4TB/s

所以，AI Core 与 AI CPU 直接共享的是统一地址空间下的 Global Memory，而不是共享同一块 L2 Cache。AI CPU 也不直接挂到 AI Core 的 128MB L2 上。

3.2 L3 的分片组织

完整昇腾 950 芯片包含 4 个 AI CPU Cluster，每个 Cluster 由 2 个 Linx816 CPU Core 和 4MB L3 Cache 组成。Linx816 每核支持两个线程，因此完整规格是 8 核 16 线程。

如果把全芯片 L3 简单说成“8 个 CPU Core 共享 16MB L3”，容易误解为一个全局统一的大池子。更准确的表述是：

Cluster 0: 2 CPU Core + 4MB L3
Cluster 1: 2 CPU Core + 4MB L3
Cluster 2: 2 CPU Core + 4MB L3
Cluster 3: 2 CPU Core + 4MB L3
--------------------------------
全芯片合计：8 Core / 16 Thread / 16MB L3

按图 3-1 与图 4-9 的布局，这 4 个 Cluster 分布在 2 个 AI Die 上，可理解为每个 AI Die 上有 2 个 Cluster。AI CPU 访问自己 Cluster 的 L3 不需要跨 Die；只有访问其他 Cluster 或 Die 的数据时，才进入跨 Cluster / 跨 Die 的一致性路径。

3.3 跨 Cluster 通信路径

从逻辑地址空间看，Global Memory 是统一的后备存储和最终归宿；从物理数据通路看，跨 Cluster / 跨 Die 通信并不一定先把数据写回 DRAM，再让另一侧从 DRAM 读出来。

白皮书图 4-9 展示了 L2 Cache、L3 Cache 与 Directory 之间的关系。按常规硬件缓存一致性语义，可以分成三种情况：

  1. 同一 AI CPU Cluster 内：两个 CPU Core 共享本地 4MB L3，数据交换可在本地 L3 层完成；
  2. 跨 Cluster / 跨 Die：请求进入 Directory 参与的一致性协议，硬件追踪缓存行状态；
  3. 数据仍在其他 Cache 中：可能通过片上互连完成 Cache-to-Cache 转发；只有发生失效、置换、显式写回或 Flush 时，才必然落回 Global Memory。

因此，更严谨的说法是：GM 是统一地址空间的一致性后援，Directory 负责维护跨缓存层级可见性，实际数据可以在片上完成转发。

4. STARS 2.0 与分层调度

白皮书 §4.4 将 STARS 定义为全芯片的 Task 与 Resource Scheduler。它负责串接数据流与同步信息，可调度 AIC、AIV、AI CPU、DVPP、SDMA、UB、CCU 等多种引擎。

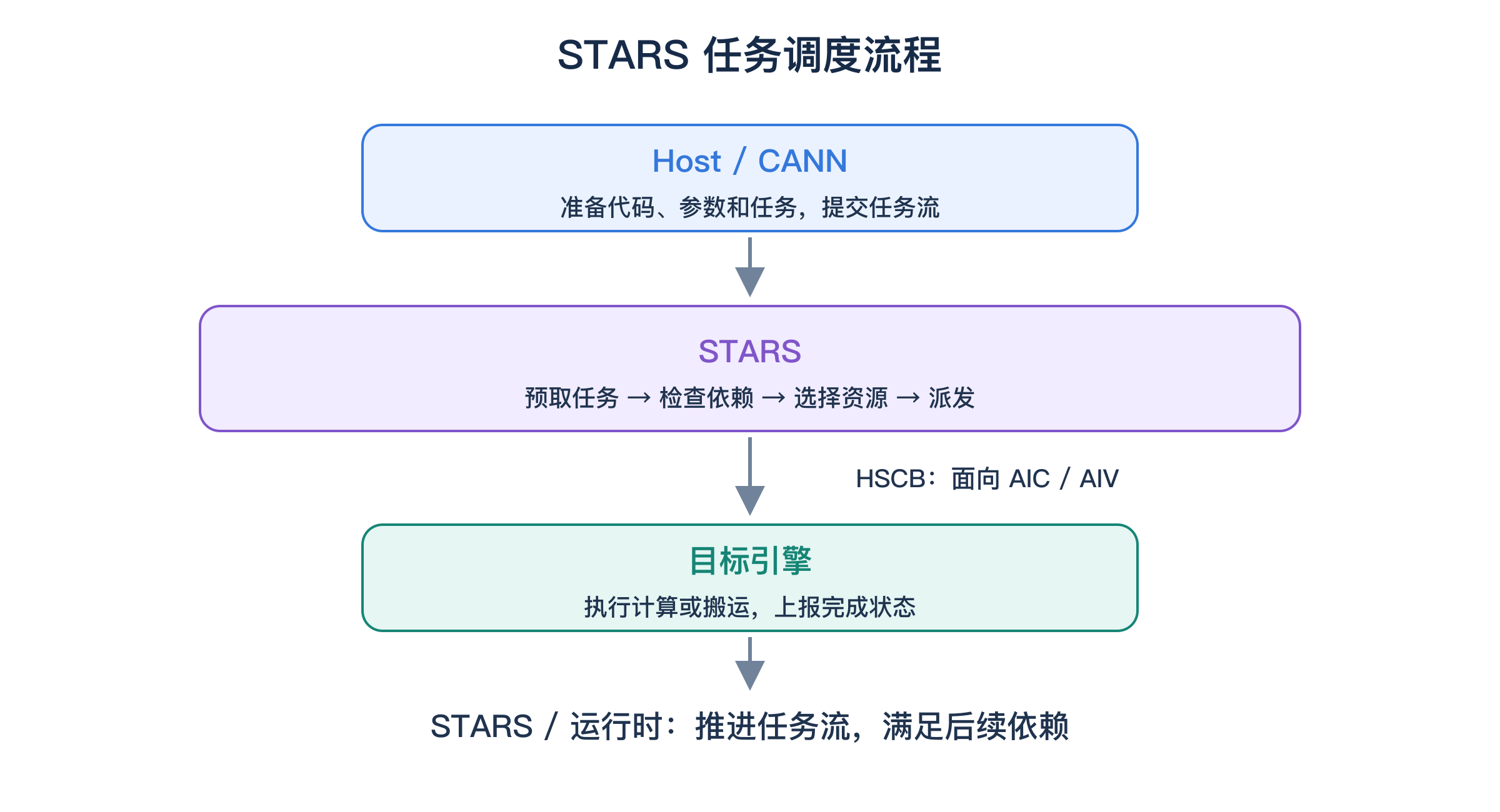

STARS 任务调度流程

核心规格包括：

  • Host 可向 Device 侧下沉 2048 条任务流；
  • 并发调度最多 16 个 AI CPU 任务、64 个 Host CPU 任务；
  • 最多 64 个 UB Jetty、32 个 CCU 任务、32 个 SDMA 通道；
  • 最多 128K 个单比特同步标志位，或 4096 个 32 比特多比特同步标志位；
  • 支持条件算子、计算融合通信任务、Group 调度与算力切分；
  • 通过 HSCB 与 AIC/AIV 交互，调度开销降到 ns 级。

但这不代表所有微观控制都由 STARS 完成。真实系统中，它更像一个全局任务入口，下面还有多层局部控制器。

4.1 核内控制器

在 AI Core 内部，Scalar Unit 负责取指、译码后的任务派发，把指令送入 Cube、Vector、MTE/NDDMA 等队列。进入 SIMT 模式时，Vector Core 内的 Warp Scheduler 负责跟踪 ready warp、指令依赖、分支分化和访存挂起，并进行细粒度硬件切换。

换句话说，STARS 决定“哪个核或引擎执行哪个任务”；核内调度器决定“这个核内哪些指令或 warp 可以推进”。

4.2 CCU：集合通信的 Mission 调度

CCU 不是简单的一条 DMA 通路。它包含集合通信管理单元 CCUM，可接收 STARS 或运行时下发的粗粒度 Mission，再自主展开成 Reduce、搬运、同步等多个小任务。CCUA 中的 MemorySlice 与 Reduce Unit 配合，完成 Broadcast、AllReduce、ReduceScatter、AllGather、All2All 等集合通信算法。

这使 AI Core 不必为集合通信的控制流耗费算力。

4.3 IO 与互联控制器

URMA 侧有队列控制器，处理 Doorbell、发送队列、完成队列、流控、重传判定与仲裁。UB On-Chip Switch 则根据路由表转发跨端口流量。对于跨卡、跨节点通信，这些局部控制器让 STARS 不必介入每个包或每个队列事件。

4.4 Host 与整机侧调度

如果把视野扩展到整机部署，还会看到另一层系统调度：

  • Host CPU 上的 CANN Graph Engine / Runtime 负责计算图切分、Task Graph 生成和任务流下发；
  • STARS 反向调度时，Host CPU Worker 线程池可承接异步回调；
  • PCIe Switch 负责主机与多张 NPU 卡之间控制流和 Doorbell 的低延迟透传；
  • BMC 负责功耗、温度、故障隔离、复位等带外管理。

这部分是工程部署视角的补充，核心思想与白皮书中的软硬件协同一致：全局调度中心负责任务流和资源编排，各引擎内部保留专用控制器，避免所有微观事件都穿越同一层控制总线。

5. 对算子与编译器的影响

把这些架构事实翻译成优化策略，可以得到四条比较直接的结论。

5.1 让 RegFile、UB 和 NDDMA 形成三级流水

对向量算子，不能只写“从 GM 读到 UB，再计算”。更细的目标是：

NDDMA: GM / L2 → UB       # 大块、异步、多维排布转换
LSU:   UB ↔ RegFile       # 核内 load/store，与计算双发射
ALU:   RegFile → RegFile  # 计算、转换、规约

编译器需要显式管理三级数据生命周期：哪些数据留在 RegFile，哪些驻留 UB，哪些需要经过 L2 hint 或 SDMA CMO 控制。

5.2 按 VF 特征选择 SIMD/SIMT

对规则稠密循环，优先 SIMD，并让计算与 load/store 配对；对 gather/scatter、hash、复杂分支，允许映射为 SIMT。编译器可以把一个 fused operator 拆成多个 VF，每个 VF 单独选择执行模式，而不是给整个 kernel 做二选一。

5.3 CV 融合要减少 L2 往返

对 FlashAttention、量化 GEMM、layout 变换密集的算子，优先把 Cube 输出通过 CV 通道交给 Vector，并利用随路转换完成精度变化和排布变化。只有跨 AI Core、跨 Die 或生命周期较长的数据才应该落到 L2 / GM。

5.4 数据可见性交给 Directory，通信路径仍要区分层级

AI Core 与 AI CPU 共享统一 Global Memory，且硬件维护一致性，但这并不意味着所有通信都等价。同 Cluster 内 L3 共享、跨 Cluster / Die 走 Directory、跨卡走 UB/URMA、跨主机走 PCIe 或以太网。编译器和运行时应根据数据生命周期与访问频率选择路径，而不是把 GM 当成万能中转站。

6. 关键边界速查

主题关键事实
Vector Core 双发射核内 ALU 与 Load/Store 流水线并发；MTE/NDDMA 是独立异步搬运引擎
16MB L34 个 Cluster 各自私有 4MB L3；全芯片合计 16MB，不是全局共享池
AI Core 与 AI CPU共享统一 Global Memory；AI Core 用 L2，AI CPU 用独立 L1/L2/L3，由 Directory 维护一致性
跨 Cluster 通信GM 是后备存储；Directory 可维护状态并支持片上 Cache-to-Cache 转发
STARS 调度STARS 是全局任务与资源调度中心；核内、CCU、URMA、UB Switch、Host 与 BMC 各有局部控制器

7. 小结

昇腾 950 的性能提升是指令、存储、调度三层同时升级：

  • Vector Core 从 Memory-Based SIMD 走向 Register-Based 双发射与乱序执行，FP16/FP32 单核算力翻倍；
  • SIMD/SIMT 混合编程让规则稠密计算和离散访问各得其所；
  • CV 通道、NDDMA 和 RegFile 把数据搬运与转换压进核内流水；
  • AI Core 与 AI CPU 共享 Global Memory，但缓存层级物理分离，跨层一致性由 Directory 维护；
  • STARS 2.0 之外存在分层调度器，全局任务编排与局部自治并行。

对 AI 编译器而言，950 的硬件模型比“更多算力”更具体：编译器必须同时管理执行模式、寄存器与局部存储、layout 转换、缓存驻留、任务依赖和通信路径。。
